Датчик – одна из важнейших частей УЗИ аппарата. Именно от датчика зависит, какие органы и на какой глубине могут быть исследованы. Так, например, датчик, предназначенный для детей, будет недостаточно мощным для исследования органов взрослых пациентов и наоборот.
Стоимость ультразвукового сканера во многом зависит от набора датчиков, идущих в комплекте. Поэтому перед покупкой нужно точно знать область использования аппарата.
Ультразвуковые датчики можно приобрести и отдельно от аппарата. При этом нужно помнить, что для разных моделей сканеров, выпускаются разные модели датчиков. Перед тем, как заказать датчик, убедитесь, что он подходит к вашему сканеру. Например, датчики для портативных УЗИ аппаратов могут не подходить к стационарным моделям и наоборот.
Типы ультразвуковых датчиков
Линейные
Рабочая частота 5-15 МГц. Глубина сканирования небольшая (до 10 см). За счет высокой частоты сигнала позволяют получать изображение с высокоим разрешением. Данный тип датчиков обеспечивает полное соответствие исследуемого органа положению трансдюсора. Недостатком является сложность обеспечения равномерного прилегания датчика к телу пациента. Неравномерность прилегания приводит к искажению изображения по краям.
Линейные УЗИ датчики могут использоваться для исследовании поверхностно расположенных органов, мышц и небольших суставов, сосудов.

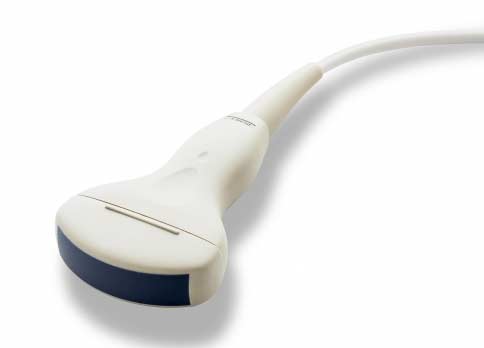

Конвексный
Рабочая частота 2-7,5 МГц. Глубина сканирования - до 25 см. Изображение по ширине на несколько сантиметров больше размеров датчика. Для определения точных анатомических ориентиров специалист должен учитывать эту особенность.
Конвексные датчики используются для сканирования глубоко расположенных органов: брюшная полость, мочеполовая система, тазобедренные суставы. Подходят как для худощавых людей и детей, так и для полных людей (в зависимости от выбранной частоты).
Микроконвексный
Микроконвексный – является педиатрической разновидностью конвексного датчика. С его помощью производятся те же исследования, что и конвексным датчиком.
Секторные фазированные датчики
Используются в кардиологии. Секторная фазированная решетка позволяет изменять угол луча в плоскости сканирования. Это позволяет заглянуть за ребра, родничок, или за глаза (для исследования мозга). Возможность независимого приема и излучения различных частей решетки позволяет работать в режиме постоянно-волнового или непрерывно-волнового доплера.
Внутриполостные датчики
Внутриполостные датчики. Вагинальные (кривизна 10-14 мм), ректальные, либо ректально-вагинальные (кривизна 8-10 мм). Предназначены для исследований и области гинекологии, урологии, акушерства.
Биплановые
Состоят из двух совмещенных излучателей. Конвекс + конвекс, либо линейка + конвекс. Позволяют получатьизображения как в поперечном, так и в продольном срезе. Помимо би-плановых, существуют трех-плановые датчики с одновременным выводом изображений со всех излучателей.
3D/4D объемные датчики
Механические датчики с кольцевым вращением, либо угловым качением. Позволяют проводить автоматическое посрезовое сканирование органов, после чего данные преобразуются сканером в трехмерную картинку. 4D – трехмерное изображение в реальном времени. Возможен просмотр всех срезовых изображений.
Матричные
Датчики с двумерной решеткой. Делятся на:
- 1.5D (полуторомерные). Количество элементов по ширине решетки меньше, чем по длине. Это обеспечивает максимальное разрешение по толщине.
- 2D (двумерные). Решетка представляет собой прямоугольник с большим количеством элементов по длине и ширине. Позволяют получать 4D изображение, одновременно выводить на экран несколько проекций и срезов.
Карандашные (слепые CW) датчики
Датчики с раздельным приёмником и излучателем. Используются для артерий, вен конечностей и шеи - 4-8 МГц, сердца - 2 МГц.
Видеоэндоскопические датчики
Сочетают в одном устройстве гастрофиброскоп/бронхофиброскоп и ультразвук.
Игольчатые (катетерные) датчики
Микродатчики для ввода в труднодоступные полости, сосуды, сердце.
Лапароскопические датчики
Представляют собой тонкую трубку с излучателем на конце. Датчик может применяться для контроля при лапароскопических операциях. У разных моделей кончик может изгибаться в одной плоскости или двух плоскостях или не изгибаться вовсе. Управление осуществляется с помощью джойстика, аналогично гибким эндоскопам. Излучатель может быть линейным боковым, конвексным боковым, фазированным с прямым обзором, в зависимости от модели.
